АМ-4
Описание
Технические характеристики
Адресная метка АМ-4 предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. Адресная метка предназначена для работы в системах пожарной и охранной сигнализации, созданных на базе приборов серии "Рубеж" Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с устройством. Питание адресной метки и передача сигналов осуществляется по адресному шлейфу сигнализации (ШС), подключенному к приемно-контрольному прибору. Адресная метка рассчитана на непрерывную эксплуатацию при температуре окружающего воздуха от –25 до +60°С.
Адресная метка содержит в своем составе микропроцессор с индивидуальным адресным кодом, записанным в энергонезависимой памяти. Контролируя сопротивление линии связи, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии с указанием своего адресного кода.
Адресная метка посылает тревожный сигнал в АЛС при замыкании (размыкании) контактов или при обнаружении неисправности.
Адресная метка представляет собой конструкцию, состоящую из пластмассового корпуса, внутри которого размещена плата с радиоэлементами, обеспечивающая обработку сигналов с линии связи. На плате установлены клеммные контакты для подключения адресной метки к АЛС и четыре ШС для подключения линии связи с устройствами рисунок 1.
Адресная метка имеет четыре шлейфа контролирующих сопротивление, каждый шлейф имеет свой адрес в системе и логику работы.
Установка конфигурации адресной метки производится с помощью программатора адресных устройств ПКУ-1 по методике, указанной в инструкции по эксплуатации на программатор.
Адресные метки подключаются к двухпроводной АЛС через клеммник, обеспечивающий подсоединение проводов сечением от 0,35 до 1,5 мм2.
Основные технические данные и характеристики.
Максимальная длина линии между
адресной меткой и устройствами с выходом типа «сухой контакт» не более 100 м
Напрядение питания от адресной линии связи
Диапазон рабочих температур от -25 до +60 с ºС
Габаритные размеры не более 125х78х37 мм.
Масса не более 100 г
Средний срок службы не менее 10 лет
Средняя наработка на отказ не менее 60000 ч
Адресная метка содержит в своем составе микропроцессор с индивидуальным адресным кодом, записанным в энергонезависимой памяти. Контролируя сопротивление линии связи, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии с указанием своего адресного кода.
Адресная метка посылает тревожный сигнал в АЛС при замыкании (размыкании) контактов или при обнаружении неисправности.
Адресная метка представляет собой конструкцию, состоящую из пластмассового корпуса, внутри которого размещена плата с радиоэлементами, обеспечивающая обработку сигналов с линии связи. На плате установлены клеммные контакты для подключения адресной метки к АЛС и четыре ШС для подключения линии связи с устройствами рисунок 1.
Адресная метка имеет четыре шлейфа контролирующих сопротивление, каждый шлейф имеет свой адрес в системе и логику работы.
Установка конфигурации адресной метки производится с помощью программатора адресных устройств ПКУ-1 по методике, указанной в инструкции по эксплуатации на программатор.
Адресные метки подключаются к двухпроводной АЛС через клеммник, обеспечивающий подсоединение проводов сечением от 0,35 до 1,5 мм2.
Основные технические данные и характеристики.
Максимальная длина линии между
адресной меткой и устройствами с выходом типа «сухой контакт» не более 100 м
Напрядение питания от адресной линии связи
Диапазон рабочих температур от -25 до +60 с ºС
Габаритные размеры не более 125х78х37 мм.
Масса не более 100 г
Средний срок службы не менее 10 лет
Средняя наработка на отказ не менее 60000 ч
Производитель: Рубеж

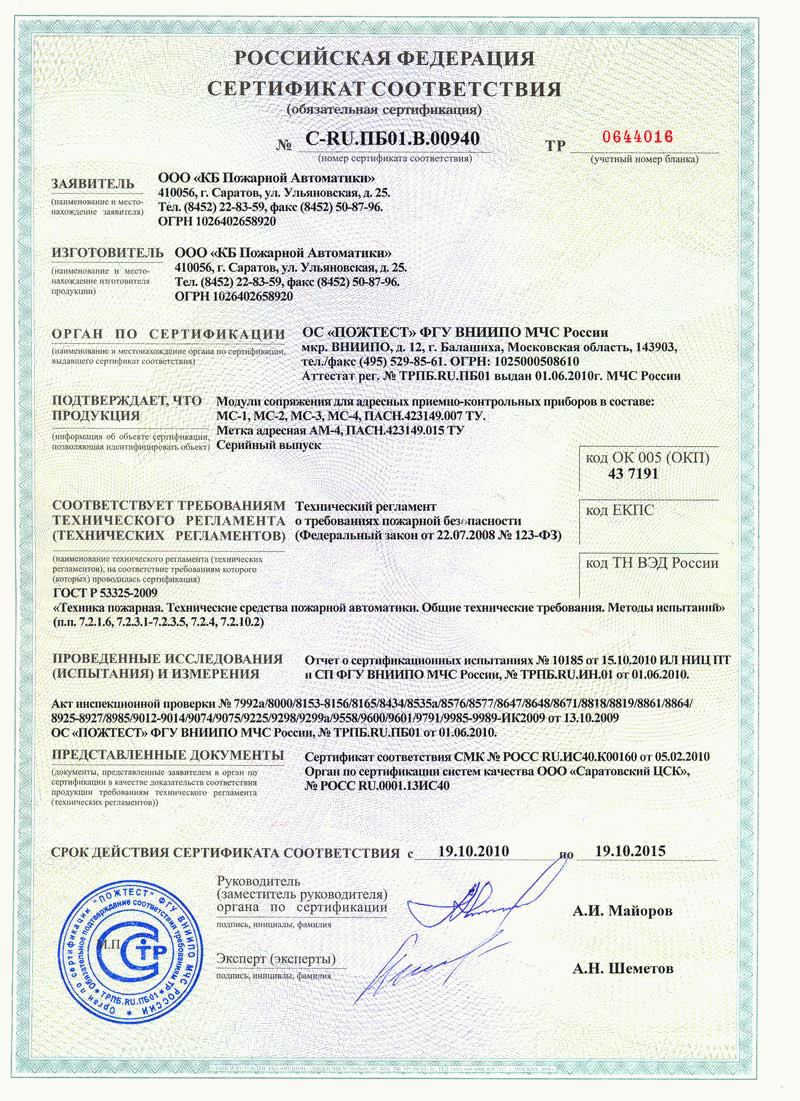

Сертификаты:
