РМ-1К
Описание
Технические характеристики
Адресные релейные модули РМ-1К – РМ-5К предназначены для управления исполнительными устройствами, исполнительными устройствами, входящими в состав системы пожарной сигнализации «Рубеж-2АМ», а так же ППКПУ 011249-2-1, «РУБЕЖ-2ОП»,«РУБЕЖ-4А».. Функционально адресные релейные модули представляют собой дистанционно управляемые переключатели.
В зависимости от количества выходов (количества реле) релейный модуль выпускается в 5 исполнениях:
РМ-1К – один выход (ВЫХ1);
РМ-2К – два выхода (ВЫХ1, ВЫХ2);
РМ-3К – три выхода (ВЫХ1 – ВЫХ3);
РМ-4К – четыре выхода (ВЫХ1 – ВЫХ4);
РМ-5К – пять выходов (ВЫХ1 – ВЫХ5).
Адресные релейные модули РМ-К обеспечивают подключение следующего оборудования и устройств:
информационных световых табло (ОПОП 1-8);
оповещателей звуковых (ОПОП 2-35);
оповещателей охранно-пожарных комбинированных (ОПОП124-7).
Модуль РМ-К контролирует цепь от реле до исполнительных устройств на обрыв и короткое замыкание.
Конструктивно релейный модуль выполнен в виде блока, состоящего из пластмассового корпуса (основание и крышка), внутри которого размещена плата с радиоэлементами. На лицевой стороне модуля расположены 2 светодиодных индикатора:
НОРМА – индикатор нормальной работы модуля;
СВЯЗЬ – индикатор наличия обмена с ППКП.
Адресный релейный модуль осуществляет обмен информацией с приемно-контрольным прибором по двухпроводной адресной линии связи и получает команды на управление встроенными реле.
В системе каждое реле адресного релейного модуля РМ-К представляет собой отдельное логическое устройство, т.е. каждое реле определяется как отдельное полноценное устройство и имеет свой адрес в системе. Например, релейный модуль РМ-3К представляет собой три отдельных устройства и занимает три адреса (на каждое реле – свой адрес).
В зависимости от исполнения релейный модуль имеет от 1 до 5 выходов с контролем цепей на обрыв и короткое замыкание во включенном и выключенном состоянии.
сновные технические данные и характеристики
Напряжение питания от 10,5 до 28,5 В
Потребляемая мощность в дежурном режиме не более 3,2 Вт
Ток, коммутируемый релейным модулем не более 2 А
Габаритные размеры релейного модуля не более 125x78x37 мм
Масса релейного модуля не более 100 г
Средний срок службы не менее 10 лет
Средняя наработка на отказ не менее 60000 ч
Диапазон рабочих температур от минус 25 до плюс 60°С
В зависимости от количества выходов (количества реле) релейный модуль выпускается в 5 исполнениях:
РМ-1К – один выход (ВЫХ1);
РМ-2К – два выхода (ВЫХ1, ВЫХ2);
РМ-3К – три выхода (ВЫХ1 – ВЫХ3);
РМ-4К – четыре выхода (ВЫХ1 – ВЫХ4);
РМ-5К – пять выходов (ВЫХ1 – ВЫХ5).
Адресные релейные модули РМ-К обеспечивают подключение следующего оборудования и устройств:
информационных световых табло (ОПОП 1-8);
оповещателей звуковых (ОПОП 2-35);
оповещателей охранно-пожарных комбинированных (ОПОП124-7).
Модуль РМ-К контролирует цепь от реле до исполнительных устройств на обрыв и короткое замыкание.
Конструктивно релейный модуль выполнен в виде блока, состоящего из пластмассового корпуса (основание и крышка), внутри которого размещена плата с радиоэлементами. На лицевой стороне модуля расположены 2 светодиодных индикатора:
НОРМА – индикатор нормальной работы модуля;
СВЯЗЬ – индикатор наличия обмена с ППКП.
Адресный релейный модуль осуществляет обмен информацией с приемно-контрольным прибором по двухпроводной адресной линии связи и получает команды на управление встроенными реле.
В системе каждое реле адресного релейного модуля РМ-К представляет собой отдельное логическое устройство, т.е. каждое реле определяется как отдельное полноценное устройство и имеет свой адрес в системе. Например, релейный модуль РМ-3К представляет собой три отдельных устройства и занимает три адреса (на каждое реле – свой адрес).
В зависимости от исполнения релейный модуль имеет от 1 до 5 выходов с контролем цепей на обрыв и короткое замыкание во включенном и выключенном состоянии.
сновные технические данные и характеристики
Напряжение питания от 10,5 до 28,5 В
Потребляемая мощность в дежурном режиме не более 3,2 Вт
Ток, коммутируемый релейным модулем не более 2 А
Габаритные размеры релейного модуля не более 125x78x37 мм
Масса релейного модуля не более 100 г
Средний срок службы не менее 10 лет
Средняя наработка на отказ не менее 60000 ч
Диапазон рабочих температур от минус 25 до плюс 60°С
Производитель: Рубеж

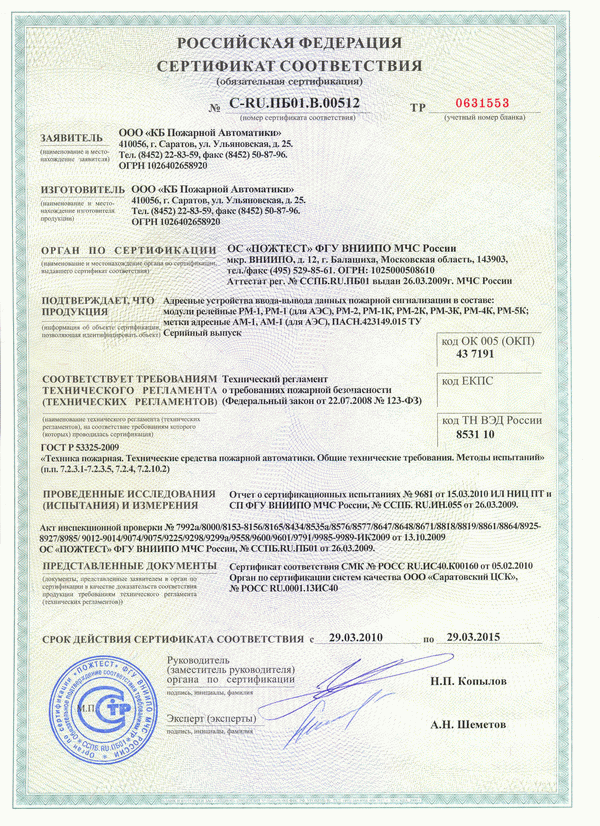

Сертификаты:
Документация:
