МДУ-1 исп.01
Описание
Технические характеристики
Модуль управления клапаном дымоудаления МДУ-1 исп. 01 предназначен для управления приводами клапанов дымоудаления или огнезащиты. Устройство и логика работы модуля позволяют управлять следующими типами приводов:
- Электромеханическим приводом с возвратной пружиной;
- Электромагнитным приводом.
МДУ-1 исп. 01 представляет собой пластиковый корпус с помещенной во внутрь платой с радиоэлементами. Электропитание МДУ-1 исп. 01 осуществляется от адресной линии связи.
Рекомендуемые приводы:
- Электромеханические приводы с возвратной пружиной: Belimo BF-24, Belimo BF-230, Belimo BLF-24, Belimo BLF-230, Gruner 239-024-10-S2, Gruner 239-230-20-S2, Polar Bear SFL 1.90T/12, Polar Bear SFL 2.90T/12.
- Электромагнитные приводы: ALLAF ПЭМ 091-24, ALLAF ПЭМ 091 -220, ALLAF ПЭМ 038.
Управление электромеханическими приводами с возвратной пружиной
Модуль с помощью встроенного реле подключает электромеханический привод к внешнему источнику питания. При подаче напряжения на привод заслонка клапана переводится в нормальное положение (огнезадерживающий клапан открывается, дымовой клапан закрывается) и удерживается в этом положении. Одновременно взводится возвратная пружина привода. При получении сигнала «ПОЖАР» МДУ-1 размыкает реле и прекращает подачу электропитания на привод. Энергия, запасенная в пружине, переводит заслонку клапана в защитное положение. Предусмотрена возможность перевода клапана в защитное положение в ручном режиме, с помощью подключаемой к МДУ-1 внешней кнопки.
Управление электромагнитными приводами
МДУ-1 исп.01 при получении сигнала «ПОЖАР» с ППКП с помощью встроенного в модуль реле подключает электромагнитный привод к внешнему источнику питания. Электромагнит втягивает защелку, клапан под воздействием пружины открывается. После открытия клапана напряжение, поданное на электромагнит, в целях безопасности отключается. Возврат клапана в нормальное положение осуществляется вручную. Устройство модуля предусматривает локальный перевод клапана в защитное положение с помощью подключаемой к МДУ-1 внешней кнопки.
Положение заслонки клапана контролируется при помощи концевых выключателей, встроенных в электромеханический привод.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МДУ-1 исп. 01
Количество управляемых клапанов 1
Характеристики реле, коммутирующего питание привода клапана:
-переменный ток
-постоянный ток
250 В / 0.25 А
30 В /2 А
Электропитание модуля от АЛС
Габаритные размеры не более 125х78х37 мм.
Масса не более 200 г.
Степень защиты IP20
Средний срок службы не менее 10 лет.
Средняя наработка на отказ не менее 60000 ч.
Вероятность возникновения отказа, приводящего к ложному срабатыванию не более 0,01 за 1000 ч.
- Электромеханическим приводом с возвратной пружиной;
- Электромагнитным приводом.
МДУ-1 исп. 01 представляет собой пластиковый корпус с помещенной во внутрь платой с радиоэлементами. Электропитание МДУ-1 исп. 01 осуществляется от адресной линии связи.
Рекомендуемые приводы:
- Электромеханические приводы с возвратной пружиной: Belimo BF-24, Belimo BF-230, Belimo BLF-24, Belimo BLF-230, Gruner 239-024-10-S2, Gruner 239-230-20-S2, Polar Bear SFL 1.90T/12, Polar Bear SFL 2.90T/12.
- Электромагнитные приводы: ALLAF ПЭМ 091-24, ALLAF ПЭМ 091 -220, ALLAF ПЭМ 038.
Управление электромеханическими приводами с возвратной пружиной
Модуль с помощью встроенного реле подключает электромеханический привод к внешнему источнику питания. При подаче напряжения на привод заслонка клапана переводится в нормальное положение (огнезадерживающий клапан открывается, дымовой клапан закрывается) и удерживается в этом положении. Одновременно взводится возвратная пружина привода. При получении сигнала «ПОЖАР» МДУ-1 размыкает реле и прекращает подачу электропитания на привод. Энергия, запасенная в пружине, переводит заслонку клапана в защитное положение. Предусмотрена возможность перевода клапана в защитное положение в ручном режиме, с помощью подключаемой к МДУ-1 внешней кнопки.
Управление электромагнитными приводами
МДУ-1 исп.01 при получении сигнала «ПОЖАР» с ППКП с помощью встроенного в модуль реле подключает электромагнитный привод к внешнему источнику питания. Электромагнит втягивает защелку, клапан под воздействием пружины открывается. После открытия клапана напряжение, поданное на электромагнит, в целях безопасности отключается. Возврат клапана в нормальное положение осуществляется вручную. Устройство модуля предусматривает локальный перевод клапана в защитное положение с помощью подключаемой к МДУ-1 внешней кнопки.
Положение заслонки клапана контролируется при помощи концевых выключателей, встроенных в электромеханический привод.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МДУ-1 исп. 01
Количество управляемых клапанов 1
Характеристики реле, коммутирующего питание привода клапана:
-переменный ток
-постоянный ток
250 В / 0.25 А
30 В /2 А
Электропитание модуля от АЛС
Габаритные размеры не более 125х78х37 мм.
Масса не более 200 г.
Степень защиты IP20
Средний срок службы не менее 10 лет.
Средняя наработка на отказ не менее 60000 ч.
Вероятность возникновения отказа, приводящего к ложному срабатыванию не более 0,01 за 1000 ч.
Производитель: Рубеж

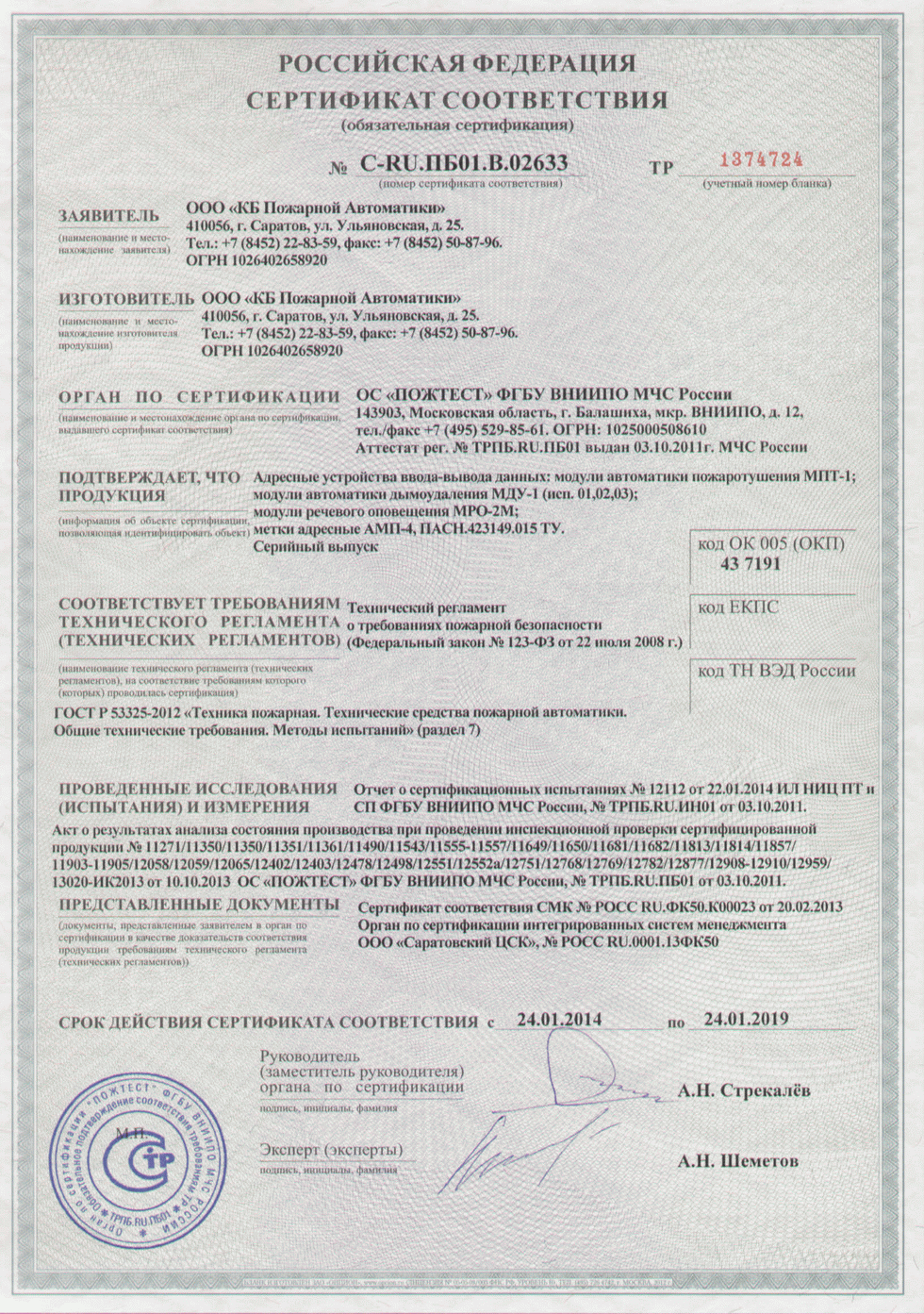

Сертификаты:
Документация:
