МДУ-1 исп.02
Описание
Технические характеристики
Модуль управления клапаном дымоудаления МДУ-1 исп. 02 предназначен для управления приводами клапанов дымоудаления или огнезащиты питающихся электрическим напряжением 24 В. Логика работы модуля ориентирована на управление следующими типами приводов:
- Реверсивными приводами
- Электромагнитными приводами
- Электромеханическими приводами с возвратной пружиной
Модуль конструктивно выполнен в пластмассовом корпусе, внутри которого размещается плата с радиоэлементами. На лицевой стороне модуля расположены светодиодные индикаторы, отображающие текущее состояние модуля. Электропитание МДУ-1 исп.02 осуществляется от внешнего источника питания напряжением 24 В.
Рекомендуемые приводы:
- Электромеханические реверсивные приводы: Belimo BE24, Belimo BE24-12;
- Электромеханические приводы с возвратной пружиной: Belimo BF-24, Belimo BLF-24, Gruner 239-024-10-S2;
- Электромагнитные приводы ALLAF ПЭМ 091-24
МДУ-1 исп.02 при получении сигнала «ПОЖАР» с приемно-контрольного прибора Рубеж-2АМ коммутирует напряжение, питающее электромагнит. Электромагнит втягивает защелку, клапан под воздействием пружины открывается. После открытия клапана напряжение, поданное на электромагнит, в целях безопасности отключается. Возврат в нормальное положение осуществляется вручную. Устройство модуля предусматривает локальный перевод клапана в защитное и нормальное положения с помощью подключаемых к МДУ-1 внешних кнопок.
Управление электромеханическими реверсивными приводами
При работе МДУ-1 исп. 02 с реверсивными электрическими приводами принцип работы отличается. МДУ-1 исп. 02 осуществляет переключение между двумя обмотками электропривода и на выбранную обмотку коммутируется напряжение через реле. При подаче напряжения на одну из обмоток привода заслонка клапана переводится в защитное положение (огнезадерживающий клапан – закрывается, клапан дымоудаления – открывается), при подаче напряжения на другую обмотку привода клапан переводится в нормальное положение. Контроль положения заслонки клапана осуществляется при помощи концевых выключателей, установленных в приводе. При достижении заслонкой конечного положения напряжение с привода снимается. Возможно переключение положения клапана в положение «НОРМА» и положение «ЗАЩИТА» с помощью подключения внешних кнопок или с кнопок на плате модуля.
Управление электромеханическими приводами с возвратной пружиной
При работе с электромеханическими приводами с возвратной пружиной модуль постоянно поддерживает напряжение питания на приводе (в случае огнезадерживающего клапана напряжение в состоянии «НОРМА» отсутствует) и тем самым удерживает заслонку клапана в нормальном положении. При получении сигнала «ПОЖАР» от ППКП «Рубеж-2АМ» модуль МДУ-1 исп. 02 отключает питающее напряжение привода и механическая энергия, запасенная в пружине, переводит клапан в защитное положение. Контроль положения заслонки клапана осуществляется при помощи концевых выключателей, установленных в приводе. Существует возможность локального переключения положения заслонки клапана в положение «НОРМА» и в положение «ЗАЩИТА» при помощи внешних кнопок, подключенных к МДУ.
- Реверсивными приводами
- Электромагнитными приводами
- Электромеханическими приводами с возвратной пружиной
Модуль конструктивно выполнен в пластмассовом корпусе, внутри которого размещается плата с радиоэлементами. На лицевой стороне модуля расположены светодиодные индикаторы, отображающие текущее состояние модуля. Электропитание МДУ-1 исп.02 осуществляется от внешнего источника питания напряжением 24 В.
Рекомендуемые приводы:
- Электромеханические реверсивные приводы: Belimo BE24, Belimo BE24-12;
- Электромеханические приводы с возвратной пружиной: Belimo BF-24, Belimo BLF-24, Gruner 239-024-10-S2;
- Электромагнитные приводы ALLAF ПЭМ 091-24
МДУ-1 исп.02 при получении сигнала «ПОЖАР» с приемно-контрольного прибора Рубеж-2АМ коммутирует напряжение, питающее электромагнит. Электромагнит втягивает защелку, клапан под воздействием пружины открывается. После открытия клапана напряжение, поданное на электромагнит, в целях безопасности отключается. Возврат в нормальное положение осуществляется вручную. Устройство модуля предусматривает локальный перевод клапана в защитное и нормальное положения с помощью подключаемых к МДУ-1 внешних кнопок.
Управление электромеханическими реверсивными приводами
При работе МДУ-1 исп. 02 с реверсивными электрическими приводами принцип работы отличается. МДУ-1 исп. 02 осуществляет переключение между двумя обмотками электропривода и на выбранную обмотку коммутируется напряжение через реле. При подаче напряжения на одну из обмоток привода заслонка клапана переводится в защитное положение (огнезадерживающий клапан – закрывается, клапан дымоудаления – открывается), при подаче напряжения на другую обмотку привода клапан переводится в нормальное положение. Контроль положения заслонки клапана осуществляется при помощи концевых выключателей, установленных в приводе. При достижении заслонкой конечного положения напряжение с привода снимается. Возможно переключение положения клапана в положение «НОРМА» и положение «ЗАЩИТА» с помощью подключения внешних кнопок или с кнопок на плате модуля.
Управление электромеханическими приводами с возвратной пружиной
При работе с электромеханическими приводами с возвратной пружиной модуль постоянно поддерживает напряжение питания на приводе (в случае огнезадерживающего клапана напряжение в состоянии «НОРМА» отсутствует) и тем самым удерживает заслонку клапана в нормальном положении. При получении сигнала «ПОЖАР» от ППКП «Рубеж-2АМ» модуль МДУ-1 исп. 02 отключает питающее напряжение привода и механическая энергия, запасенная в пружине, переводит клапан в защитное положение. Контроль положения заслонки клапана осуществляется при помощи концевых выключателей, установленных в приводе. Существует возможность локального переключения положения заслонки клапана в положение «НОРМА» и в положение «ЗАЩИТА» при помощи внешних кнопок, подключенных к МДУ.
Производитель: Рубеж

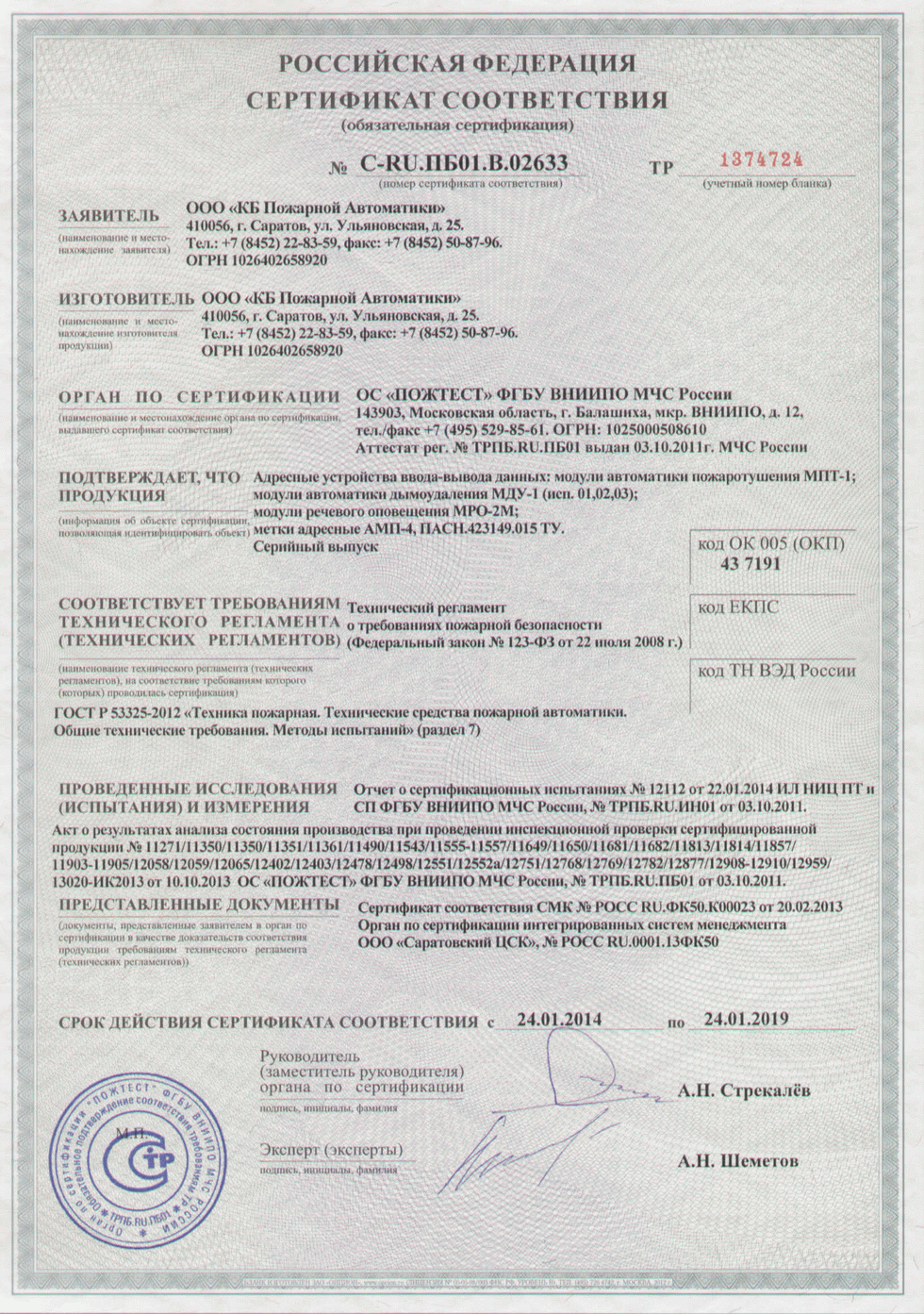

Сертификаты:
