УОО-ТЛ
Описание
Технические характеристики
Устройство оконечное объектовое УОО-ТЛ предназначено для передачи извещений в формате ADEMCO Contact ID от приемно-контрольных приборов тм РУБЕЖ посредством коммутируемых телефонных соединений на оборудование мониторинга
Устройство оконечное объектовое УОО-ТЛ (телефонный информатор) выполняет функции приема сообщений от приемно-контрольных приборов тм РУБЕЖ, перевода их в формат ADEMCO Contact ID и трансляцию в телефонную проводную сеть на заданные номера.
УОО-ТЛ производит мониторинг состояния журналов событий контролируемых приемно-контрольных приборов и последовательно считывает все новые записи, т.е. с последнего прочитанного события до текущего. Максимальное количество контролируемых приборов – 32.
Далее все записи декодируются, формируется пакет сообщений для отправки в соответствии с протоколом ADEMCO Contact ID. Сообщения передаются в той последовательности, в которой они поступали в УОО-ТЛ. За один сеанс связи передаются все сообщения, которые находятся в журнале. Максимальное количество сообщений в очереди для отправки – 150.
Срочные сообщения имеют приоритет передачи. К ним относятся сообщения из группы «Пожарные тревоги».
УОО-ТЛ обеспечивает передачу извещений по четырем направлениям (по четырем независимым телефонным номерам).
УОО-ТЛ работает на линиях с напряжением от 20 до 60 В, в том числе и на офисных линиях номинальным напряжением 24 В. Постоянное напряжение в незанятой абонентской линии должно быть не менее 20 В.
В устройстве реализован контроль исправности телефонной линии по наличию вызывного тона 425 Гц и/или линейного напряжения (конфигурируется при настройке), а также возможность автоматической периодической посылки тестового сообщения «Исправен» по телефонной линии в заданных направлениях. Период посылок должен устанавливаться в пределах от 10 до 160 минут.
Служебные параметры УОО-ТЛ, в том числе и содержимое журнала извещений сохраняются в энергонезависимом ПЗУ.
Процедура дозвона УОО-ТЛ по заданному номеру начинается при появлении в очереди на отправку нового пакета сообщений. При невозможности соединиться по причине занятости абонента или плохого качества соединения, в зависимости от настроек УОО-ТЛ, количество попыток повторного дозвона варьируется от 1 до 8. После использования всех разрешенных попыток осуществляется попытка связи по следующему заданному телефонному номеру. После использования всех попыток дозвона по последнему телефонному номеру, УОО-ТЛ вновь пытается связаться по первому телефонному номеру. После второго перебора номеров и отсутствия связи, в журнале связи фиксируется событие «Сообщение не доставлено» и передается сообщение во все ППКП.
После успешного дозвона производится доставка сообщения в соответствии с протоколом ADEMCO Contact ID. После отправки всех имеющихся сообщений, происходит отбой.
При переполнении журнала (при невозможности доставить сообщения до приемной станции) УОО-ТЛ удаляет из журнала самую старую запись, сохраняет новую и передает в ППКП, пославший извещение, и на ПО «FireSec», сообщение о невозможности передачи этого извещения и переполнении журнала.
УОО-ТЛ формирует и передает по телефонной линии автоматически, без участия ППКП, следующие сообщения:
- «Исходящий тест» – передается с заданной периодичностью.
- «Отказ/Восстановление связи» – передается, если превышен заданный, максимально-допустимый, интервал времени сеанса связи УОО-ТЛ с каким-либо ППКП или при восстановлении связи с ППКП.
Устройство на лицевой панели имеет светодиодные индикаторы для отображения режима работы:
- RS-485 – зеленый. Непрерывно светится во время обмена с ППКП.
- ЛИНИЯ – зеленый. Непрерывно светится при подключенной к модулю телефонной линии, мигает при осуществлении связи по линии, погашен при напряжении линии менее 10 В или отсутствии вызывного тона линии.
- Ошибка – красный. Мигает при отсутствии напряжения в линии.
Модуль УОО-ТЛ подключается к интерфейсу RS-485 приемно-контрольных приборов тм РУБЕЖ для приема от них сообщений и к телефонной линии для трансляции сообщений на заданный телефонный номер. УОО-ТЛ имеет возможность подключения телефонного аппарата, автоматически подключающегося к телефонной линии в моменты, когда передача извещений отсутствует или информатор выключен.
Устройство оконечное объектовое УОО-ТЛ (телефонный информатор) выполняет функции приема сообщений от приемно-контрольных приборов тм РУБЕЖ, перевода их в формат ADEMCO Contact ID и трансляцию в телефонную проводную сеть на заданные номера.
УОО-ТЛ производит мониторинг состояния журналов событий контролируемых приемно-контрольных приборов и последовательно считывает все новые записи, т.е. с последнего прочитанного события до текущего. Максимальное количество контролируемых приборов – 32.
Далее все записи декодируются, формируется пакет сообщений для отправки в соответствии с протоколом ADEMCO Contact ID. Сообщения передаются в той последовательности, в которой они поступали в УОО-ТЛ. За один сеанс связи передаются все сообщения, которые находятся в журнале. Максимальное количество сообщений в очереди для отправки – 150.
Срочные сообщения имеют приоритет передачи. К ним относятся сообщения из группы «Пожарные тревоги».
УОО-ТЛ обеспечивает передачу извещений по четырем направлениям (по четырем независимым телефонным номерам).
УОО-ТЛ работает на линиях с напряжением от 20 до 60 В, в том числе и на офисных линиях номинальным напряжением 24 В. Постоянное напряжение в незанятой абонентской линии должно быть не менее 20 В.
В устройстве реализован контроль исправности телефонной линии по наличию вызывного тона 425 Гц и/или линейного напряжения (конфигурируется при настройке), а также возможность автоматической периодической посылки тестового сообщения «Исправен» по телефонной линии в заданных направлениях. Период посылок должен устанавливаться в пределах от 10 до 160 минут.
Служебные параметры УОО-ТЛ, в том числе и содержимое журнала извещений сохраняются в энергонезависимом ПЗУ.
Процедура дозвона УОО-ТЛ по заданному номеру начинается при появлении в очереди на отправку нового пакета сообщений. При невозможности соединиться по причине занятости абонента или плохого качества соединения, в зависимости от настроек УОО-ТЛ, количество попыток повторного дозвона варьируется от 1 до 8. После использования всех разрешенных попыток осуществляется попытка связи по следующему заданному телефонному номеру. После использования всех попыток дозвона по последнему телефонному номеру, УОО-ТЛ вновь пытается связаться по первому телефонному номеру. После второго перебора номеров и отсутствия связи, в журнале связи фиксируется событие «Сообщение не доставлено» и передается сообщение во все ППКП.
После успешного дозвона производится доставка сообщения в соответствии с протоколом ADEMCO Contact ID. После отправки всех имеющихся сообщений, происходит отбой.
При переполнении журнала (при невозможности доставить сообщения до приемной станции) УОО-ТЛ удаляет из журнала самую старую запись, сохраняет новую и передает в ППКП, пославший извещение, и на ПО «FireSec», сообщение о невозможности передачи этого извещения и переполнении журнала.
УОО-ТЛ формирует и передает по телефонной линии автоматически, без участия ППКП, следующие сообщения:
- «Исходящий тест» – передается с заданной периодичностью.
- «Отказ/Восстановление связи» – передается, если превышен заданный, максимально-допустимый, интервал времени сеанса связи УОО-ТЛ с каким-либо ППКП или при восстановлении связи с ППКП.
Устройство на лицевой панели имеет светодиодные индикаторы для отображения режима работы:
- RS-485 – зеленый. Непрерывно светится во время обмена с ППКП.
- ЛИНИЯ – зеленый. Непрерывно светится при подключенной к модулю телефонной линии, мигает при осуществлении связи по линии, погашен при напряжении линии менее 10 В или отсутствии вызывного тона линии.
- Ошибка – красный. Мигает при отсутствии напряжения в линии.
Модуль УОО-ТЛ подключается к интерфейсу RS-485 приемно-контрольных приборов тм РУБЕЖ для приема от них сообщений и к телефонной линии для трансляции сообщений на заданный телефонный номер. УОО-ТЛ имеет возможность подключения телефонного аппарата, автоматически подключающегося к телефонной линии в моменты, когда передача извещений отсутствует или информатор выключен.
Производитель: Рубеж

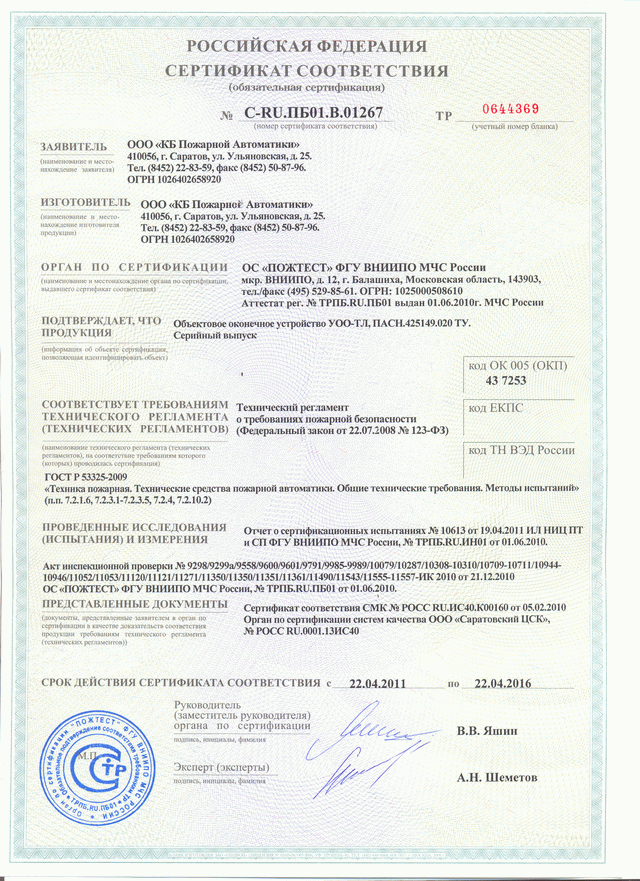

Сертификаты:
